HEAT MIRROR
Tecnología de triple acristalamiento con capa suspendida entre los vidrios — prestaciones térmicas equivalentes a un triple acristalamiento con el peso de un doble
¿Qué es Heat Mirror?
Un sistema revolucionario que añade una fina membrana con recubrimiento de baja emisividad suspendida en la cámara de aire del doble acristalamiento
HEAT MIRROR es una tecnología de acristalamiento desarrollada para obtener prestaciones térmicas equivalentes a un triple acristalamiento con el peso y grosor de un doble. La clave es la incorporación de una fina membrana con recubrimiento de baja emisividad suspendida en la cámara de aire.
Esta membrana divide la cámara en dos subcámaras, actuando como una tercera barrera térmica sin añadir vidrio. El conjunto se llena con argón o kriptón para optimizar el aislamiento.
Los vidrios triple tradicionales son muy pesados y difíciles de manejar. HEAT MIRROR ofrece las mismas prestaciones térmicas con el peso de un doble acristalamiento convencional.
Sección transversal del sistema HEAT MIRROR — capa suspendida visible
Composición de una unidad Heat Mirror
Balance energético del sistema HEAT MIRROR
Las distintas versiones de la membrana HEAT MIRROR permiten combinar control solar (reducción de ganancias de calor en verano) con baja emisividad (retención del calor en invierno), adaptándose a cualquier orientación y clima.
La temperatura de la superficie interior del vidrio permanece cercana a la temperatura ambiente, eliminando prácticamente la formación de condensado incluso en condiciones de frío extremo.
Selección según aplicación y clima
Guía de orientación sobre el film Heat Mirror más adecuado para cada tipo de acristalamiento
Para cada tipo de film y un acristalamiento formado por Float de 6 mm, dos cámaras de aire separadas por el film Heat Mirror y otro Float de 6 mm, se indican las posibilidades más usuales y el rango en que se mueven sus características. Cada cristal además puede ser de diferente grosor o características (templado, bajo emisivo, laminado con PVB tintado...).
- Grandes acristalamientos incoloros verticales o Muros Cortina con incidencia solar no extrema: apariencia clara con baja reflexión exterior.
- Orientaciones con más sol, con composiciones de vidrios reflectantes magnetrónicos o pirolíticos: alta transparencia (TL) y buenos factores solares (FS).
- Muros Cortina con gran incidencia solar y paramentos no verticales o Lucernarios con vidrios transparentes: apariencia reflectante, extraordinario factor solar.
- Mayor ahorro energético en invierno manteniendo otras prestaciones: composiciones anteriores con cristal interior cara 3 de baja emisividad.
- Cerramientos transparentes en climas fríos, baja reflexión y baja emisividad: HM TC 88.
- Climas más cálidos, baja reflexión, buen factor solar y alta transmisión luminosa: HM SC 75.

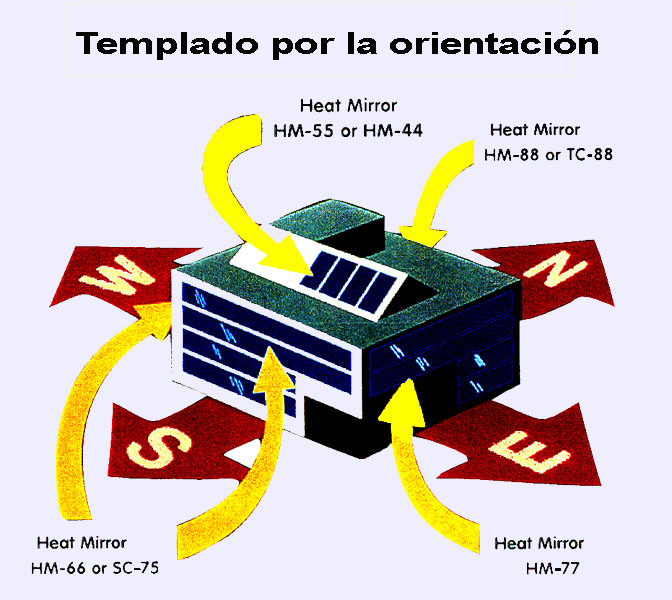

Guía de orientación: gama Heat Mirror según tipo de acristalamiento y clima
Film HPR — La gama altamente reflectante
Concebida para las exigencias climáticas más extremas: lucernarios, claraboyas y grandes exposiciones solares
Heat Mirror HPR exteriormente es muy reflectante, pero su virtud diferencial es la baja reflexión de la luz interna. La apariencia exterior se ajusta al diseño y, sin embargo, incorpora un elemento de alto control solar. HPR rechaza hasta un 58% más de calor solar que los cristales oscuros tipo Parsol.
HPR es el acristalamiento ideal en todo tipo de lucernarios, claraboyas o cualquier aplicación conflictiva por gran exposición solar, sin necesidad de composiciones tintadas: luz clara en el interior con mínima acumulación de calor solar.
La gama HPR permite seleccionar entre los tipos HPR 38, HPR 28 y HPR 18, flexibilizando la transmisión luminosa desde el 32% al 7% sin comprometer el aspecto externo.

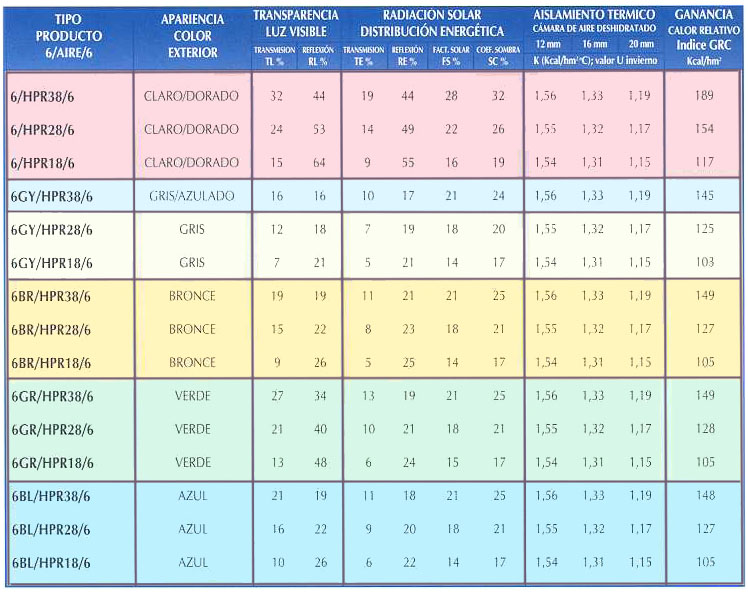

Características de la gama HPR — HPR 38, HPR 28 y HPR 18
Film TC 88 y SC 75 — Transparencia y eficiencia
Gama concebida para usos comerciales y residenciales: elevada transmisión de luz, color neutro y escasa reflexión
Único producto de toda la gama con recubrimiento magnetrónico en ambas caras del poliéster. Diseño específicamente óptimo para cuando se necesita una resistencia a la conductividad térmica muy elevada:
· Composición 24 mm + aire deshidratado: k = 1,39 kcal/h·m²·ºC
· Con gas argón: k = 1,04 kcal/h·m²·ºC
· Con gas kriptón: k = 0,69 kcal/h·m²·ºC
Sin posibilidad de condensaciones interiores gracias a la temperatura elevada de la cara interior.
Producto de baja reflexión con factor solar bajo y transmisión luminosa altísima. Con vidrios incoloros mantiene la acumulación de calor a niveles mínimos sin apariencia espejada. Filtra rayos UV en un 99,5%. Resistencia k = 1,51 kcal/m²·ºC. Ideal para grandes zonas acristaladas verticalmente con contrastes climáticos acentuados.

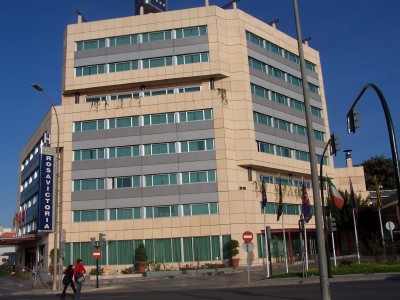

Aplicación Heat Mirror SC 75 en fachada

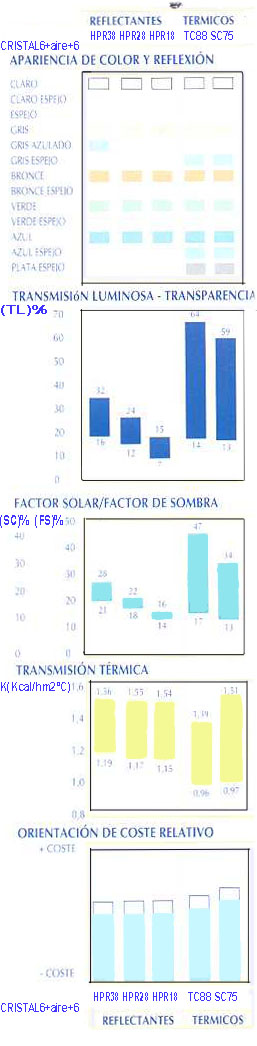

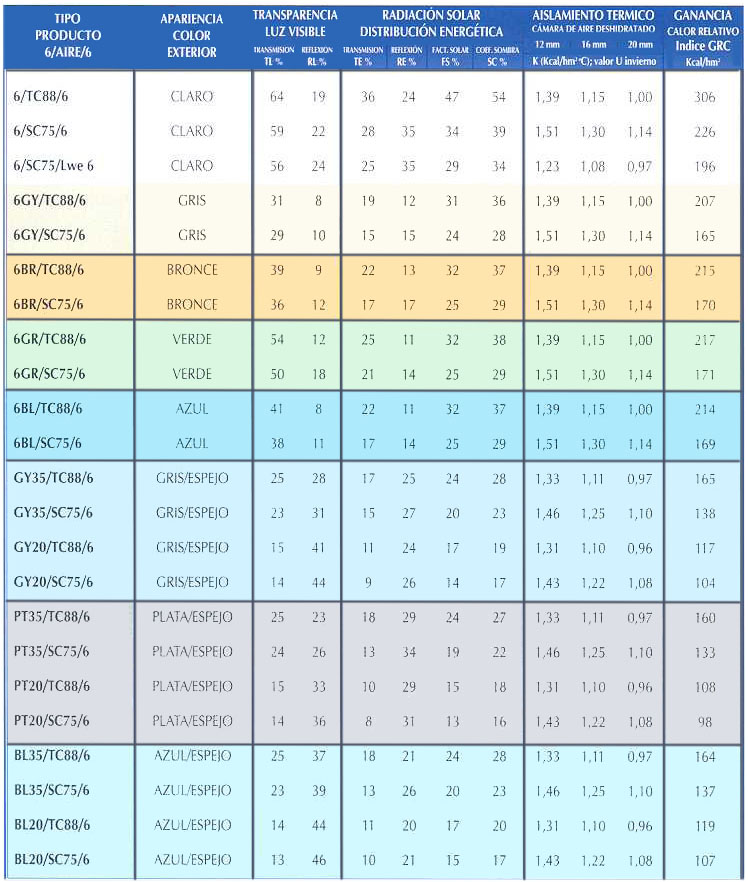

Comparativa técnica TC 88 y SC 75
Prestaciones acústicas y técnicas
Control del sonido (STC), aislamiento transparente, reducción de condensaciones y protección ultravioleta
La tabla STC (Clase de Transmisión de Sonido) presenta los valores comparativos de aislamiento acústico. Cuanto más elevado es el número, mayor eficacia bloqueando el ruido exterior. La comparativa establece los distintos tipos de Heat Mirror frente a otros productos similares.
Heat Mirror es tan aislante térmicamente como una pared de fibra de vidrio del mismo grosor. Se puede considerar al acristalamiento con Heat Mirror como un aislamiento transparente.
Todos los acristalamientos con Heat Mirror consiguen una temperatura en su cara interior entre un 10% y un 15% por encima de otros acristalamientos. La posibilidad de condensación es notablemente menor, sin empañado de los cristales.
Toda la gama Heat Mirror bloquea el 99,5% de la radiación ultravioleta perjudicial — equivalente a 50 veces más que un vidrio de baja emisividad. Reduce extraordinariamente el desteñimiento y decoloración de interiores.
El sellante es Poliuretano. Los bordes del cristal deben estar protegidos de la exposición directa a la radiación solar en unos 16 mm en todo su contorno. Para aplicaciones con alta exposición (lucernarios inclinados), se aconseja cinta selladora Guard™.

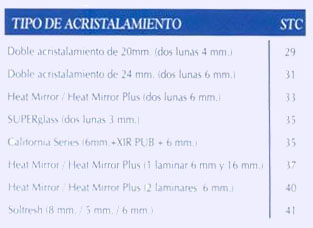

Tabla comparativa STC — control del sonido

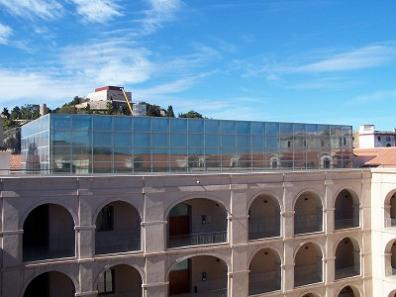

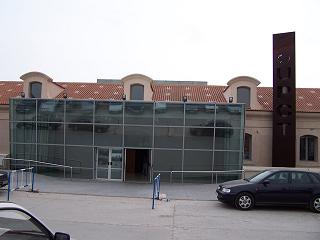

Instalación HEAT MIRROR en proyecto arquitectónico
